旋轉式蓄熱焚燒爐(RTO)
設備整體介紹

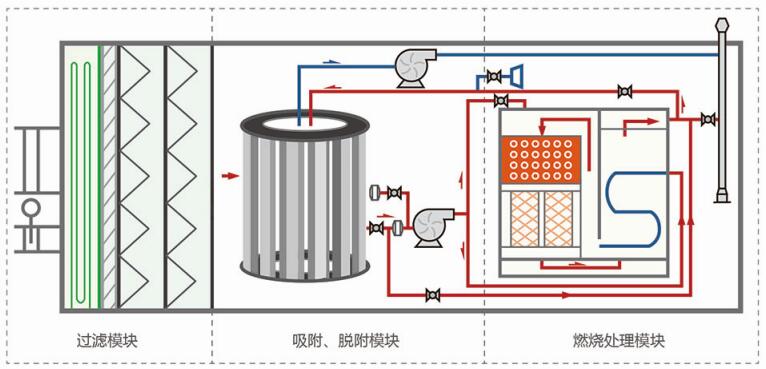

SJ300轉環一體機整體采用模塊化設計,設備外殼為鈑金結構鉚接而成,拆裝維護方便。轉環一體機由不同的功能模塊組合而成，用戶可以根據實際I況和需求，對各種功能模塊進行選擇和組合。結合示意圖,各模塊功能介紹如下:
●進風模塊 ●表冷器模塊(選件)●過濾模塊●轉環模塊 ●吸附風機模塊●脫附風機模塊 ●CO催化氧化爐模塊●動力柜模塊
工藝原理I Process principle
將過濾單元、風機、吸附單元控制單元等單元整合在一個撬裝的模塊內 ，形成一個模塊化的整體。每臺吸附器設計為圓環形式，將吸附區域分為15個/24個(或者其他若干個，根據處理風量確定)區域，每個區域內設計成長方體模塊，內部裝填顆粒狀活性炭。
